H şeklindeki çelik bileşenleri olan prefabrik çelik yapı atölyesi binaları

H-şekilli Çelik Bileşenli Prefabrik Çelik Yapı Atölye Binaları

I. H-şekilli çelik yapı malzemeleri
H-şekilli çelik, "H" şeklinde bir kesit şekline sahip, ekonomik ve verimli bir çelik türüdür. Kesit özelliklerinden (geniş flanşlar, ince gövdeler ve simetrik dağılım) dolayı, çelik yapı alanında yaygın olarak kullanılır ve prefabrik çelik yapı atölyeleri için temel malzemedir.

1. Malzeme özellikleri
Mükemmel mekanik özellikler: geniş flanş, büyük kesit modülü, güçlü bükülme ve basınca dayanıklılık, büyük açıklıklara ve ağır yüklere dayanmaya uygun (örneğin fabrika vinç kirişleri, çatı makasları vb.).
Kolay bağlantı: Flanş, cıvata veya kaynak bağlantısı için uygun olan gövdeye diktir. Fabrika prefabrikasyonu sırasında yüksek hassasiyetli işleme elde edilebilir ve yerinde montaj verimliliği yüksektir.
Endüstriyel üretime uyum: Standartlaştırılmış özellikler (örneğin yükseklik 200-1000mm, flanş genişliği 100-400mm vb.), seri üretime uygun, istikrarlı ve kontrol edilebilir kaliteye sahip.
2. Yaygın türler
Sıcak haddelenmiş H-şekilli çelik: Doğrudan çelik haddeleme işlemiyle oluşturulur, hassas kesit boyutlarına ve mükemmel mekanik özelliklere sahiptir ve ana yük taşıyıcı bileşenlerde (örneğin çelik kolonlar ve çelik kirişler) yaygın olarak kullanılır.
Kaynaklı H-şekilli çelik: Çelik plakaların kaynaklanması ve birleştirilmesiyle yapılır ve özel özelliklere (örneğin standart dışı yükseklik ve kalınlık) göre özelleştirilebilir ve standart dışı bileşenler veya yerel takviye parçaları için kullanılır.

II. Prefabrik çelik yapı fabrika binaları

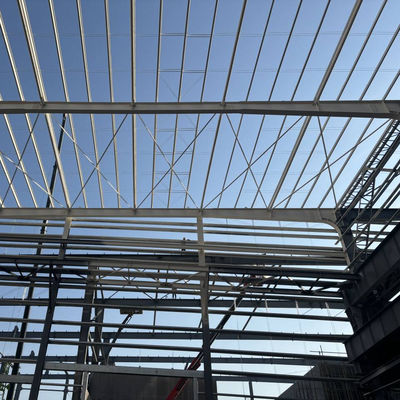

Prefabrik çelik yapı atölyeleri, ana çerçeve olarak H-şekilli çeliğin kullanıldığı, diğer prefabrik bileşenlerle (örneğin renkli çelik levha çatılar, duvar panelleri, döşeme plakaları vb.) birleştirilen bir bina türüdür. Ana yapı fabrikada işlenir ve daha sonra hızlı montaj için şantiyeye taşınır.

1. Yapısal sistem bileşimi
Ana yük taşıyıcı yapı:
Çelik kolonlar: Genellikle, dikey yükleri (öz ağırlık, ekipman ağırlığı vb.) taşımak için sıcak haddelenmiş veya kaynaklı H-şekilli çelik kullanılır.
Çelik kirişler: Çatının/döşemenin yanal yük taşıması için H-şekilli çelik kirişler (örneğin kaynaklı H-şekilli çelik veya yüksek frekanslı kaynaklı H-şekilli çelik) kullanılır ve bir çerçeve sistemi oluşturmak için yüksek mukavemetli cıvatalar veya kaynak yoluyla çelik kolonlara bağlanır.

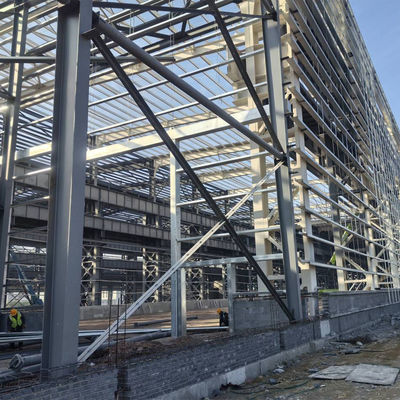

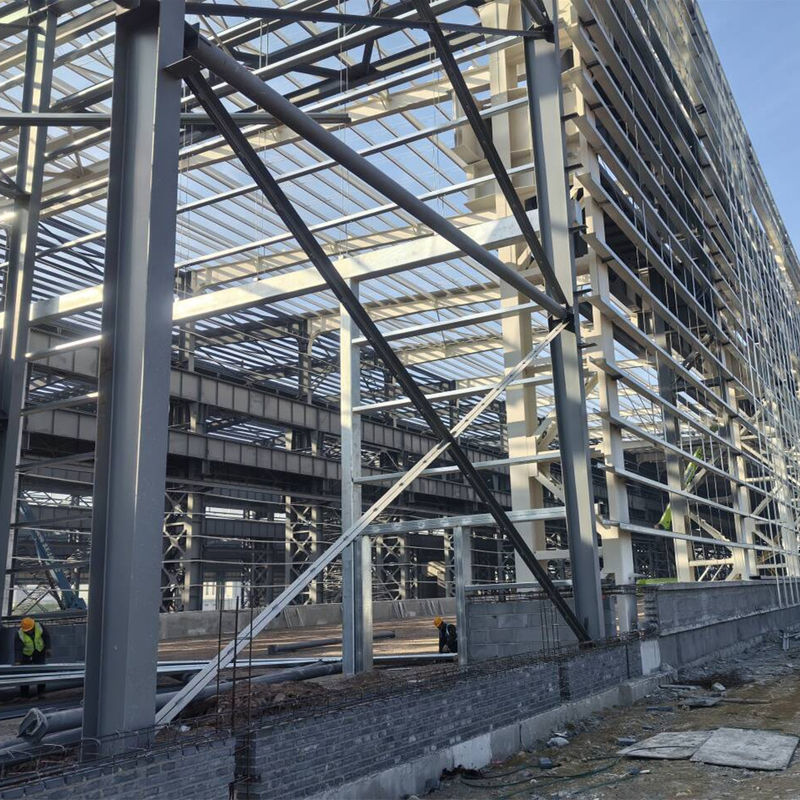

Destek sistemi: Sütunlar arası destekleri (boyuna yatay kuvvetlere karşı koymak için) ve çatı desteklerini (düzlem dışı kararlılığı sağlamak için) içerir ve çoğunlukla açısal çelik, yuvarlak çelik veya H-şekilli çelik kesitler kullanır.
Çevre yapısı
Çatı sistemi: Yaygın olarak kullanılan renkli çelik levhalar (örneğin alüminize çinko renk kaplı çelik levhalar) + su geçirmez rulolar/yalıtım pamuğu, aşıklarla (C-şekilli çelik veya Z-şekilli çelik) sabitlenir. Bazı fabrika binaları, profilli çelik levha kompozit döşeme plakaları kullanır (kalıp ve yük taşıyıcı katmanı olarak da hizmet verir).

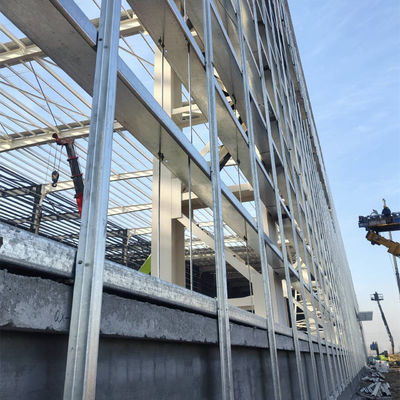

Duvar sistemi: Renkli çelik levha duvar panelleri (Pencereler ve havalandırma açıklıkları ile) veya sandviç paneller (daha iyi termal yalıtım ve ses yalıtım performansı ile), aşıklar veya omurgalar aracılığıyla çelik kolonlara sabitlenir.
Yardımcı sistem:
Temel bağlantı: Çelik kolonun alt kısmı, genel kararlılığı sağlamak için ankraj cıvataları aracılığıyla beton temele sabitlenir.
Kapı ve pencere/ekipman arayüzleri: Kapı ve pencere açıklıkları, vinç kiriş rayları (ağır fabrika binaları için), havalandırma kanalları vb. için arayüzler ayırın, üretim gereksinimlerini karşılamak için.
2. Uygulama senaryoları
Endüstriyel tesisler: Mekanik imalat, otomotiv montajı, elektronik işleme vb. atölyeler, geniş açıklık (24-60m), yüksek alan (8-12m) ve yüksek yük taşıma kapasitesi (vinç tonajı 5-50t) gerektirir.
Depolama ve lojistik: Hızlı inşaat ve yüksek alan kullanımı gerektiren e-ticaret depoları, soğuk zincir lojistik merkezleri.
Kamu binaları: Stadyumlar, sergi salonları ve geçici acil durum tesisleri (örneğin salgın izolasyon koğuşları), kısa bir inşaat süresine ve sökülebilir ve yeniden kullanılabilir olmaya ihtiyaç duyar.
Hafif çelik yapı evleri: Ofis binaları, yurtlar ve bekçi kulübeleri gibi düşük katlı binalar, hafif çevre malzemeleri (örneğin OSB panoları, kaya yünü panoları) ile.
3. Temel avantajlar
Kısa inşaat süresi: Fabrika prefabrikasyonu (bileşen hassasiyeti milimetre seviyesine ulaşır) + yerinde cıvata bağlantısı, geleneksel beton yapılara göre inşaat süresini %50'den fazla kısaltır (örneğin, 10.000 metrekarelik bir fabrika binası yaklaşık 2-3 ayda tamamlanabilir).
Yeşil ve çevre dostu: Çelik %100 geri dönüştürülebilir, şantiyede daha az ıslak çalışma (büyük ölçekli beton dökümü yok) ve düşük gürültü ve toz kirliliği ile.
Ekonomi: Bileşenlerin standardizasyonu malzeme kaybını azaltır ve montaj işçilik maliyetlerini düşürür. Daha sonraki renovasyon esnektir (örneğin bölme duvarları eklemek veya kaldırmak, düzeni ayarlamak);
Yük taşıma kapasitesi ve uyarlanabilirlik: H-şekilli çeliğin yüksek mukavemeti, geniş açıklıklar ve ağır yükler için gereksinimleri karşılayabilir ve mükemmel sismik performansa (iyi süneklik) sahiptir, bu da onu deprem riski yüksek alanlar için uygun hale getirir.
Düşük bakım maliyeti: Renkli çelik levha çevre sistemi korozyona dayanıklıdır (kaplama ile korunur), iyi su geçirmezliğe sahiptir ve hizmet ömrü 25 yıldan fazla olabilir.

III. Tipik Tasarımın Önemli Noktaları
Yangın koruma tasarımı: Çelik yapılar, "Binaların Yangından Korunma Tasarımı Kodu"nun yangına dayanım sınır gereksinimlerini karşılamak için (örneğin, II. sınıf yangın dayanım derecesine sahip bir fabrika binasında, çelik kolonların/kirişlerin yangına dayanım sınırı ≥2,5 saat /1,5 saat olmalıdır) yangına dayanıklı kaplamalar (ince tip/kalın tip) ile kaplanmalı veya yangına dayanıklı panolarla sarılmalıdır.
Korozyon önleyici tasarım: Çelik bileşenlerin yüzeyi sıcak daldırma galvanizli veya korozyon önleyici boya (örneğin epoksi çinko açısından zengin astar + poliüretan son kat) ile kaplanmalı ve kıyı veya yüksek nemli alanlarda gelişmiş koruma gereklidir.
Düğüm tasarımı: Kiriş-kolon bağlantı düğümleri, bir deprem sırasında kuvvetin etkili bir şekilde iletilmesini sağlamak için güçlü düğümler ve zayıf bileşenler (örneğin sürtünme tipi yüksek mukavemetli cıvatalar + uç plakaları kullanarak bağlantı) ilkesine uymalıdır.
